U型管集热器

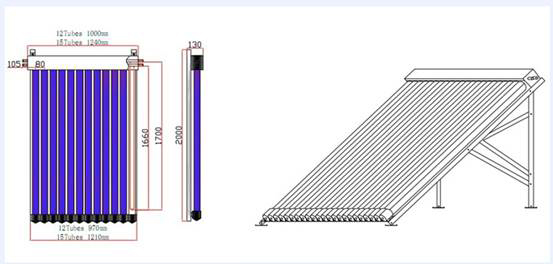

设计图纸

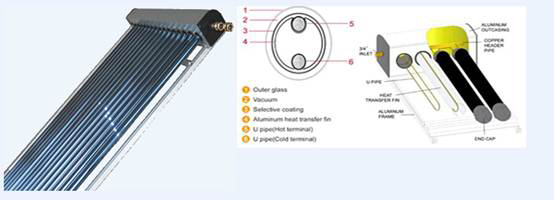

U管集热器是由U型铜管、金属片、保温层、真空管及集热器框架组成。
U形金属管插装在真空集热管中，金属片安装在真空集热管中，并固定在U管的一端。这可使馆内一侧的水温比另一侧的高而自动产生较强的水流循环。
太阳能集热器与水箱是分开的，太阳辐射被转化为热能后，通过传热介质将其输送并储存在水箱中。
传热介质具有防冻性能，适宜严寒地区使用。
该集热器能成熟0.6MPa的压力。
技术参数
| 产品型号 | WU-58*1800 | WU-58*1800 |
| 管数 | 12 | 15 |
| 吸热面积 | 0.96 | 1.2 |
| 尺寸 | 2000*1000*130 | 2000*1240*130 |
| 工作压力 | 6-8bar 0.6-0.8MPa | |
| 测试压力 | 8bar 0.6MPa | |
| 传热流体 | 防冻液（水-乙醇） | |
| 工作温度 | 220 | |
| 启动温度 | ≤30℃ | |
| 保修期 | 5years 5年 | |
Material Detail
| l 产品型号 | WU-58*1800 |
| 联箱材质及厚度 | 2.0mm厚度铝合金 |
| 主管材质及厚度 | φ32mm，1.0mm厚度铜管 |
| U形管材质及厚度 | φ14mm，0.5mm厚度铜管 |
| Inslation 保温层 | Rock wool 岩棉 |
| 支架材料及厚度 | 2.0mm厚度铝合金 |
| 集热器安装 | 平屋顶/斜屋顶 |
| 进出水口口径 | 1/2" OR 3/4" 6分或4分 |
| 冰雹 | 25mm |
| 真空管涂层及尺寸 | 47*1500/58*1800 |
型号
| 型号 | 吸热面积 | 真空管 | 提供热水容积及温度 | ||
| 直径 | 长度 | 数量 | |||
| WU-47/1500-A15 | 0.75 | φ47mm | 1500mm | 15 | 110/60 |
| WU-47/1500-A18 | 0.9 | φ47mm | 1500mm | 18 | 120/60 |
| WU-47/1500-A20 | 1.0 | φ47mm | 1500mm | 20 | 125/60 |
| WU-47/1500-A24 | 1.2 | φ47mm | 1500mm | 24 | 150/60 |
| WU-47/1500-A30 | 1.5 | φ47mm | 1500mm | 30 | 180/60 |
| WU-58/1800-A15 | 1.20 | φ58mm | 1800mm | 15 | 140/60 |
| WU-58/1800-A18 | 1.44 | φ58mm | 1800mm | 18 | 150/60 |
| WU-58/1800-A20 | 1.60 | φ58mm | 1800mm | 20 | 175/60 |
| WU-58/1800-A24 | 1.92 | φ58mm | 1800mm | 24 | 220/60 |
| WU-58/1800-A30 | 2.40 | φ58mm | 1800mm | 30 | 260/60 |
